一、概述

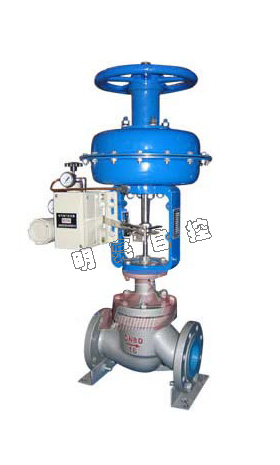

精小型氣動薄膜調節閥，由氣動薄膜多彈簧執行機構和精小型閥體組成。多彈簧執行機構高度低、重量輕、裝備簡便，精小型閥體結構緊湊、流道通暢,具有較大的流量系數。適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
二、特點
該系列調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
三、技術規范
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|||||||
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產 |
|||
|
額定流量
系數Kv |
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||||||
|
行程mm
|
10
|
16 |
25
|
40
|
60
|
100
|
||||||||||||||
|
流量特性
|
直線、等百分比、快開型
|
|||||||||||||||||||
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|||||||||||||||||||
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|||||||||||||||||||
|
閥體材質
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
|
閥體型式
|
直通單座鑄造球型閥
|
|||||||||||||||||||
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|||||||||||||||||||
|
可調比R
|
50:1
|
|||||||||||||||||||
|
氣源接頭
|
M16×1.5
|
|||||||||||||||||||
四、主要零件材料
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜 蓋
|
A3
|
|
|
型號
|
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100(標準):40～200;
80～240; 20～60; 60～100 |
||||
六、性能指標
|
項目
|
指標值
|
項目
|
指標值
|
||||
|
基本誤差%
|
不帶定位器
|
±5.0
|
始
終 點 偏 差 % |
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
帶定位器
|
±1.0
|
終點
|
±2.5
|
||||
|
回差%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
||
|
終點
|
±1.0
|
||||||
|
帶定位器
|
≤1.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
||
|
終點
|
±5.0
|
||||||
|
死區%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
||
|
終點
|
±1.0
|
||||||
|
帶定位器
|
≤0.4
|
允許泄漏量L/h
|
1×10-4×閥額定容量
|
||||
|
額定行程偏差%
|
±2.5
|
||||||
注：本產品執行GB/T4213-2008國家標準。
七、允許壓差MPa
|
開關方式
|
執行機構型號
|
彈簧范圍KPa
|
氣源壓力KPa
|
需要附件
|
公稱通徑(閥座直徑)mm
|
|||||||||||||||
|
25
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||||||
|
(10)
|
(12)
|
(15)
|
(20)
|
(32)
|
(40)
|
(125)
|
(150)
|
|||||||||||||
|
氣
關 |
ZHA
-22 |
20～100
20～100 40～200 |
140
250 140 |
P
P P或R |
6.4
6.4 6.4 |
5.94
6.4 6.4 |
3.34
6.4 6.4 |
3.34
6.4 6.4 |
2.14
6.4 6.4 |
|
|
|
|
|
|
|
|
|
|
|
|
ZHA
-23 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
1.31
6.09 6.4 |
0.84
3.9 5.26 |
0.53
2.5 3.39 |
|
|
|
|
|
|
|
|
|
|
ZHA
-34 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
0.51
2.36 3.21 |
0.33
1.56 2.12 |
0.21
1.0 1.35 |
|
|
|
|
|
|
|
ZHA
-45 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
|
|
|
0.22
1.02 1.39 |
0.15
0.71 0.97 |
0.08
0.40 0.54 |
|
|
|
|
ZHA
-56 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.06
0.37 0.51 |
0.04
0.25 0.36 |
|
|
氣
開 |
ZHB
-22 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
4.46
6.4 6.4 |
3.09
6.4 6.4 |
1.98
5.94 6.4 |
1.11
3.34 6.4 |
0.71
2.14 4.99 |
|
|
|
|
|
|
|
|
|
|
|
|
ZHB
-23 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
|
|
|
|
|
0.44
1.37 3.05 |
0.28
0.84 1.95 |
0.18
0.53 1.25 |
|
|
|
|
|
|
|
|
|
|
ZHB
-34 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
|
|
|
|
|
|
|
|
0.17
0.51 1.18 |
0.11
0.33 0.78 |
0.07
0.21 0.5 |
|
|
|
|
|
|
|
ZHB
-45 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
|
|
|
|
|
|
|
|
|
|
|
0.07
0.22 0.51 |
0.05
0.15 0.35 |
0.028
0.08 0.20 |
|
|
|
|
|
ZHA
-56 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.03
0.09 0.20 |
0.02
0.06 0.14 |
注： 1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
