一、用途

安裝在600MW鍋爐過熱器入口蒸汽管道上，作為進行水壓試驗時的隔離裝置，水壓后拆除內部堵板，作為管道使用。下次水壓試驗時可再次裝入堵板。

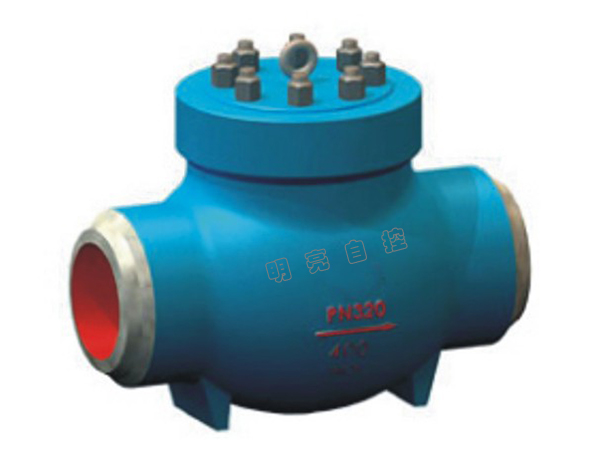

二、結構簡述

• 采用壓力自緊式密封結構，兩端支管為焊接連接。

• 采用平面O型圈密封，閥座采用不銹鋼堆焊而成。

• 水壓試驗時裝入堵板，水壓試驗后取出堵板，可多次時行水壓試驗。

三、安裝說明

• 閥門安裝必須按閥體上流向箭頭方向安裝，水壓試驗后取出的堵板、O型圈應妥善保存。

• 試驗水溫為20~70℃

四、性能及結構參數

• 水壓試驗壓力：PS=9.6MPa

• 安裝方向：單流向

• 閥體材料：碳鋼
